一、 簡介與用途
該產品X、Y、Z三軸為伺服直聯控制半閉環立式結構，三軸導軌負載大、跨距寬、精度高， 滑動面貼塑，主軸為伺服電機通過同步帶驅動，能夠實現對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。可選配第四旋轉軸，以滿足特殊零件的加工要求。
二、 主要結構特點
1、 底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用HT300鑄鐵；底座為箱體式結構，緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能；立柱內部網格狀筋，有力保證了Z軸強力切削時的剛性及精度；基礎件采用樹脂砂造型并經過時效處理，為機床長期使用性能的穩定性提供了保障。
2、 X、Y、Z向導軌均為貼塑導軌，具有高剛性、低摩擦、低噪音、低溫升變化等特性，配合自動強制潤滑，提高機床精度壽命；
3、 Z向加配重塊平衡，保證主軸箱運動順暢、穩定；Z向驅動電機具有失電制動裝置；
4、 X、Y、Z三個方向進給采用高精度高強度的內循環雙螺母預壓大導程滾珠絲杠，進給速度高；驅動電機通過彈性聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，保證機床的定位精度和同步；
5、 采用高速、高精度、高剛性主軸單元，軸向和徑向承載能力強，高轉速可達8000rpm；；
6、 X、Y、Z三個方向導軌、絲杠都采用防護裝置，保證絲杠及導軌的清潔，確保機床的傳動及運動精度和壽命；
7、 機床外防護采用全防護結構設計，操作方便、安全可靠，美觀大方；
8、 采用可靠的集中自動潤滑裝置，定時、定量對機床各潤滑點自動間歇式潤滑，可依據工作狀況調節潤滑時間；
9、 加工中心采用臺灣專業廠家生產的12把斗笠（標配）換刀準確，時間短，效率高，經百萬次運轉測試，符合可靠性要求；帶有阻尼結構，能減少運動時的沖擊，保證刀庫的使用壽命；氣動驅動，使用方便，短路徑換刀；
10、 采用簡易油水分離裝置，可把收集來的大部分潤滑油從冷卻液中分離出來，防止冷卻液的快速惡化，利于環保；
11、 可選配第四軸A軸，（特殊訂購）A軸為原裝煙臺數控回轉臺（FK15125)，該分度頭與相應的CNC控制裝置或機床本身特有的控制系列連接，并與4-6巴壓縮空氣接通，可自動完成對被加工件的夾緊，松開和任意角度的圓周分度工作，可立臥兩用。當上述機床采用該分度頭后，可大大提高勞動生產力和保證工件的加工質量。
12、 機床操作系統采用人體工程學原理，操作箱獨立設計，可自身旋轉，操作方便。
三、 主要技術參數

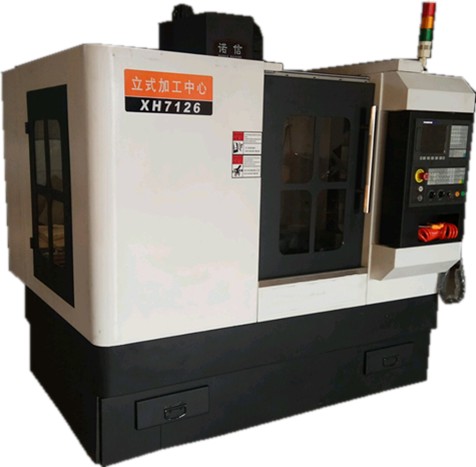

1、 XH7126主要技術參數
① 行程
| X軸 ： | 480mm |
| Y軸: | 300mm |
| Z軸: | 380mm |
| 主軸端面至工作臺面距離: | 100-450mm |
| 主軸中心至主柱導軌面距離: | 365mm |
② 工作臺
| 工作臺面尺寸 | 800×280mm |
| 大承重 | 150kg |
| T型槽寬度 | 14 |
| T型槽數量 | 3 |
③ 主軸
| 錐度規格 | BT30/(選配BT40） |
| 主軸轉速（可選配） | 8000 |
| 主軸電機 | 2.2或3.7kw |
④ 刀具
大刀具直徑（鄰空）：φ80/φ150mm
大刀具長度：300mm
大刀具重量：6kg
⑤ 快速位移
| X、Y軸快速移動速率 | 8000mm |
| Z軸快速移動速率 | 6000mm |
| 切削進給速率 | 1-3000mm/min |
⑥ 精度
| 定位精度 | ±0.01mm |
| 重復定位精度 | ±0.008/300mm |
四、 機床的隨機附件
| 序號 | 名 稱 | 規格或標記 | 數量 | 備注 |
| 1 | 可調墊鐵及螺栓 | 自制件 | 4套 |
五、 主要外購件清單
| 序號 | 名稱 | 型號或圖號 | 產地 | 數量 | 備注 |
| 1 | 主軸單元 |
BT30（φ100） BT40(ф120) |
臺灣 臺灣 |
1套 | |
| 2 | 增壓打刀缸 | 3500 | 協清（無錫） | 1套 | |
| 3 | 斗笠式刀庫 |
BT30-12T BT40-12T |
臺大 | 1套 | 加工中心時選配配 |
| 4 | X向滾珠絲杠副 | 3206/P3 | 國產 | 1副 | 臺灣選配 |
| 5 | Y向滾珠絲杠副 | 3206 /P3 | 國產 | 1副 | 臺灣選配 |
| 6 | Z向滾珠絲杠副 | 3206/P3 | 國產 | 1副 | 臺灣選配 |
| 7 | 絲杠專用軸承 | HBB | 12個 | ||
| 8 | 數控系統 |
KND1000MI （選配西門子808D ，GSK990M,廣泰150i） |
1套 | ||
| 9 | 數控分度頭 | FK15125 | 1套 | 特殊訂購 |
