技術參數 |
單位 |
MLV1050 |
MLV1050A |
MLV1050B |
|
工作臺尺寸 |
mm |
1000x500 |
1000x500 |
1000x500 |
|
T型槽尺寸（數量X寬X節距） |
mm |
3x18x100 |
5x18x100 |
5x18x100 |
|
工作臺大載重 |
kg |
580 |
520 |
520 |
|
導軌類型 |
|
三硬軌 |
二線一硬 |
三線軌 |
|
X/Y/Z軸行程 |
mm |
1000x500x510 |
1000x500x510 |
1000x500x510 |
|
主軸鼻端至工作臺面距離 |
mm |
150-660 |
150-660 |
150-660 |
|
主軸中心至立柱面距離 |
mm |
610 |
610 |
610 |
|
主軸錐度 |
|
BT40 |
BT40 |
BT40 |
|
主軸轉速 |
rpm |
100-8000 |
100-8000 |
100-8000 |
|
傳動方式 |
|
同步帶 |
同步帶 |
同步帶 |
|
主軸馬達 |
kw |
7.5 |
7.5 |
7.5 |
|
X/Y/Z軸馬達 |
N.m |
11/11/11 |
11/11/11 |
11/11/11 |
|
主軸冷卻 |
|
- |
- |
- |
|
Z/Y/Z軸滾珠絲桿（直徑X螺距） |
mm |
4008/4008/4008 |
4012/4012/4008 |
4012/4012/4012 |
|
X/Y/Z軸快速進給速度 |
m/min |
15/15/12 |
24/24/12 |
24/24/20 |
|
X/Y/Z軸進給速率 |
m/min |
8 |
10 |
10 |
|
刀庫形式 |
|
斗笠、圓盤 |
斗笠、圓盤 |
斗笠、圓盤 |
|
刀庫容量&刀柄形式 |
|
BT40-16/24 |
BT40-16/24 |
BT40-16/24 |
|
大刀具長度 |
mm |
300 |
300 |
300 |
|
大刀具重量 |
kg |
7.5 |
7.5 |
7.5 |
|
換刀時間 |
sec |
2.5 |
2.5 |
2.5 |
|
電源需求規格 |
KVA |
25 |
25 |
25 |
|
所需氣壓 |
kgf/c㎡ |
5-7 |
5-7 |
5-7 |
|
定位精度 |
mm |
±0.008 |
±0.007(X、Y）±0.008(Z) |
±0.007 |
|
重復定位精度 |
mm |
±0.005 |
±0.007(X、Y）±0.008(Z) |
±0.003 |
|
機床外形尺寸（長X寬X高） |
mm |
2800x2700x2560 |
2650x2100x2630 |
2650x2100x2630 |
|
機床重量（凈重/毛重） |
T |
6/6.4 |
5.5/6.0 |
5.5/6.0 |
國威機床產品分類
數控銑床加工中心當前位置: 主頁 > 產品展示 > 數控銑床加工中心

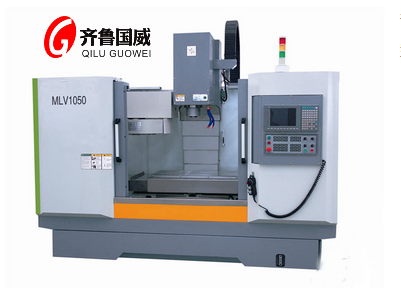

MLV1050數控加工中心| 數控中心型號多嗎
MLV1050數控加工中心參數：
