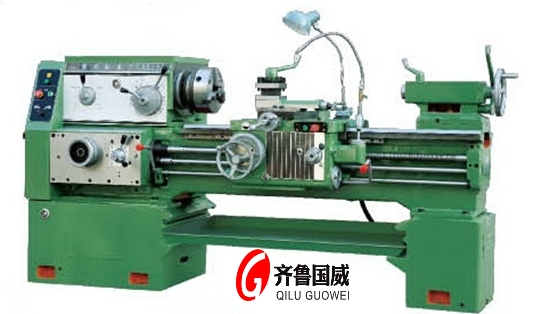

該系列車床床身寬于一般車床，導軌寬度400mm具有較高的剛度，導軌面經中頻淬火，經久耐磨。
機床操作靈便集中，溜板設有快移機構。采用單手柄形象化操作，宜人性好。
機床結構剛度與傳動剛度均高于一般車床，功率利用率高，適于強力切削。
機床出廠前嚴格按照檢驗程序?qū)C(jī)床進行檢驗，并做強力切削試驗，保證機床具有良好的的精度穩定性和加工的可靠性。
主要技術參數
床身上大回轉直徑 Φ400 mm
刀架上大回轉直徑 Φ210mm
兩頂針間大工件長度 750 /1000 /1500 /2000 mm
頂針間工件大重量 300 kg
床身導軌寬度 400 mm
主軸通孔直徑 Φ52 /80(B型) mm
主軸端部型號 ISO (GB) C6/D8
主軸前錐孔 莫氏6號
主軸中心至床身平面導軌距離205mm
主軸轉速級數 正轉 24級
反轉12級
主軸轉速范圍 正轉10-1400r/min、
反轉12.5-1400r/min
進給量種數 64種
縱向標準進給0.08-1.59mm/r
縱向小進給0.028-0.054mm/r
縱向加大進給1.71-6.33mm/r
橫向進給量標準進給0.04-0.79mm/r
橫向小進給0.014-0.027mm/r
橫向加大進給0.86-3.16mm/r
公制螺紋 44種 1-192mm
模數螺紋 39種 0.25-48mm
英制螺紋 21種 2-24牙/寸
徑節螺紋 37種 1-96dp
刀架快移速度 縱向4m/min
橫向2 m/min
主軸電機功率 7.5kw
刀架 立式四方刀架
刀柄尺寸 25×25mm
上/下刀架大行程140/320mm
刀架轉盤回轉角度±90
主軸中心線至刀具支承面距離26mm
尾座套筒直徑 Φ75 mm
尾座套筒行程 150 mm
尾座套筒錐孔錐度 莫氏5號
冷卻電機功率 90W
冷卻水泵揚程 5m
冷卻水泵流量 25 L/min
電源 380V±10%，50Hz±1%，三相交流電
環境溫度 0℃～40℃
相對濕度 ≤92%
機床外形尺寸（長×寬×高）
750mm 2550×1140×1750 mm
1000mm 2700×1140×1750 mm
1500mm 3200×1140×1750 mm
2000mm3700×1140×1750 mm
2200mm4030×1140×1750 mm
3000mm4710×1140×1750 mm
4000mm5800×1140×1750 mm
機床凈重kg
750mm GW 2100/ NW1990
1000mm GW 2190/ NW 2070
1500mm GW2350/ NW 2220
2000mm GW 2720/ NW 2570
2200mm GW 2800/ NW 2600
3000mm GW 3300/ NW 3200
4000mm GW 3500/ NW 3400
四、隨機附件及工具清單
| 序號 | 名稱 | 尺寸及型號 | 單位 | 數量 | 備注 |
| 1 | 冷卻裝置 | CA6140-14 | 套 | 1 | |
| 2 | 照明裝置 | JC11 | 套 | 1 | |
| 3 | 三爪卡盤 | φ250 K11250/D8 | 套 | 1 | |
| 4 | 花盤 | Φ500 | 套 | 1 | |
| 5 | 頂針 | Ⅱ5 S25-2 | 件 | 1 | |
| 6 | 地腳螺栓組件 | M20x400 GB/T799-88 | 套 | 6 | |
| 7 | 刀架扳手 | 17 S92-5 | 件 | 1 | |
| 8 | 雙頭扳手 | 12x14 S91-1 | 件 | 1 | |
| 9 | 雙頭扳手 | 17x19 S91-1 | 件 | 1 | |
| 10 | 雙頭扳手 | 22x24 S91-1 | 件 | 1 | |
| 11 | 雙頭扳手 | 27x30 S91-1 | 件 | 1 | |
| 12 | 內六角扳手 | 6 S91-7 | 件 | 1 | |
| 13 | 內六角扳手 | 8 S91-7 | 件 | 1 | |
| 14 | 內六角扳手 | 10 S91-7 | 件 | 1 | |
| 15 | 內六角扳手 | 12 S91-7 | 件 | 1 | |
| 16 | 勾板手 | 135-140 S93-1 | 件 | 1 | |
| 17 | 螺絲刀 | 9x12 S81-1 | 件 | 1 | |
| 18 | 彈性擋圈鉗子 | 2〃 S94-1 | 件 | 1 | |
| 19 | 油槍 | 件 | 1 | ||
| 20 | 使用說明書 | 本 | 1 | ||
| 21 | 合格證明書 | 份 | 1 | ||
| 22 | 裝箱單 | 份 | 1 |
